LBPプリンターLAN接続

プリンターのLAN接続

画面左、検索、お気に入り等のフレームを閉じてご覧下さい、右フレームは画像が表示されます。
1: パソコンにLANボードが無かったら、LANボードはＰＣＩバスのプラグ＆プレイ対応で10BASE-Tのコネクタが付いているものを買って下さい。（２,０００円前後で売ってます）; 電源を抜き接続するパソコンに説明書に書いてある様にLANカードを装着します; パソコンのスイッチを入れるとLANカードを認識しディバイスドライバーの入ったフロッピーディスクを要求されます、説明に従いながらインストールを終えます、再起起動。

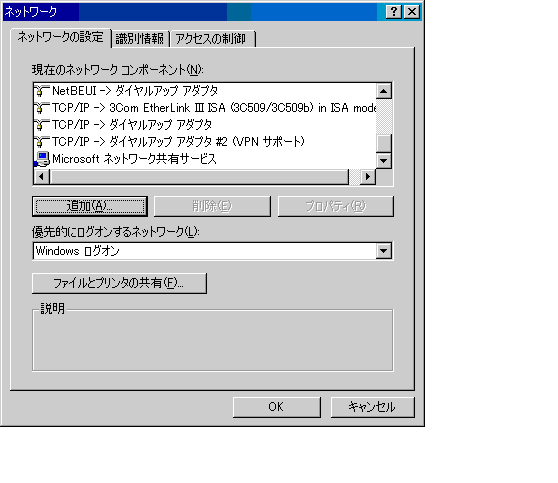

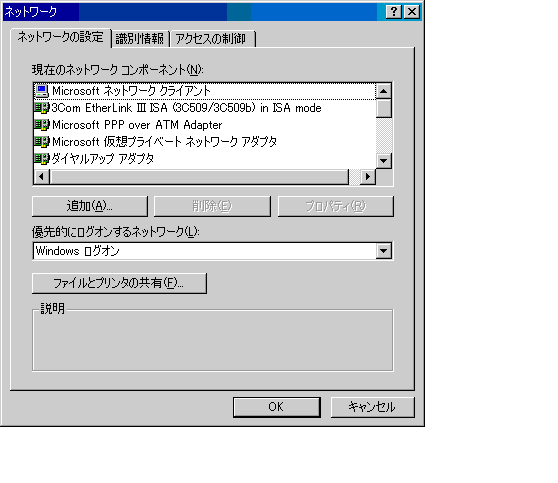

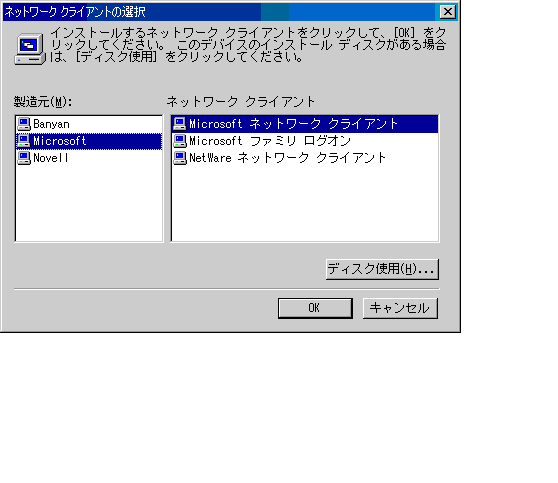

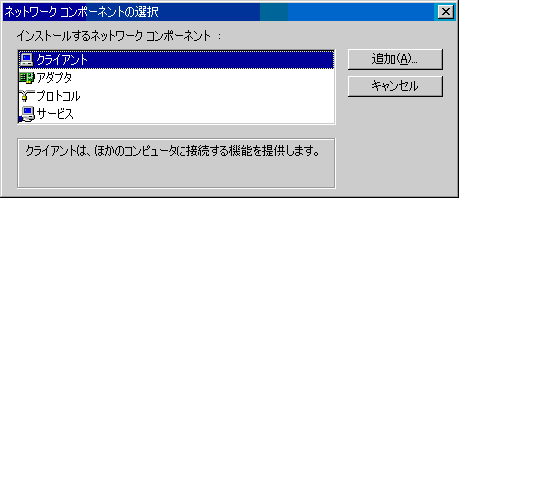

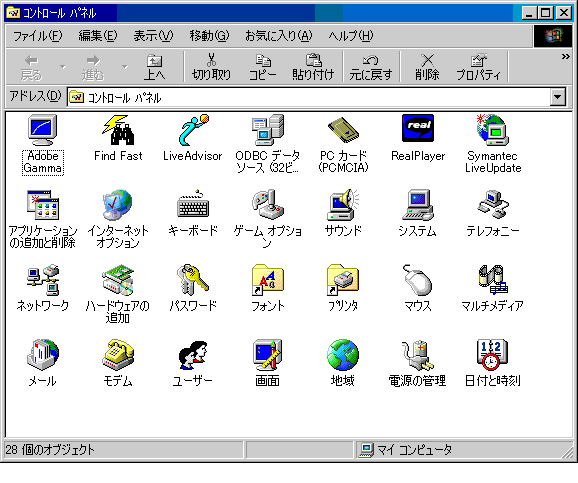

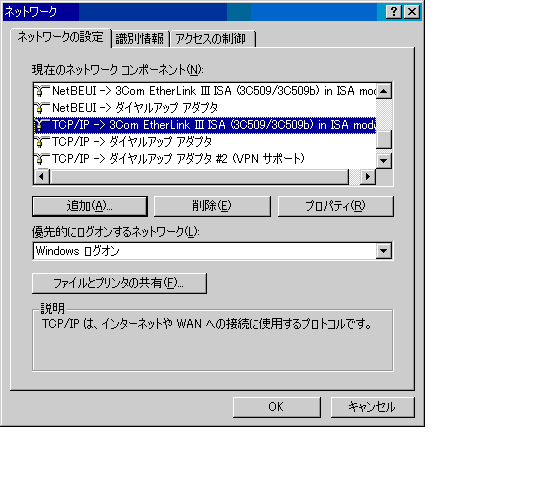

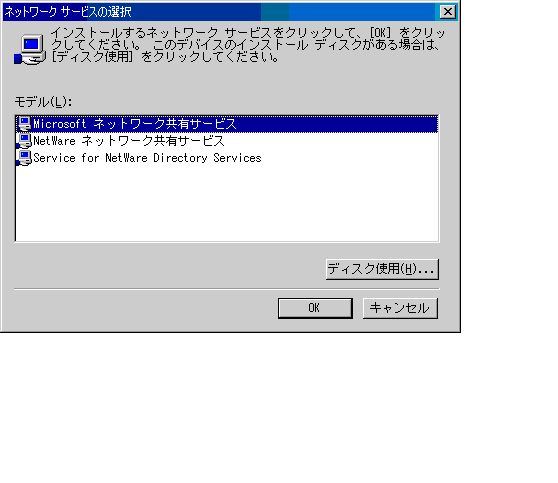

2: LANカードの取り付けが終わり、いよいよソフトの設定。; 画面のスタートをクリック＞　設定のコントロールパネルクリック＞開いた画面の、ネットワークをクリック＞開いた画面の中のネットワークの設定に、 Micrsoftネットワーククライアントと Micrsoftネットワーク共有サービスが有るか確認、無い時は＞追加ボタンをクリック、開いた画面のクライアントを選択後、追加ボタンをクリック＞画面のMicrosoftを選択＞画面右のMicrsoftネットワーククライアントを選択後、OKボタンをクリック。同じくネットワーク共有サービスも追加する。ネットワークの設定に戻りTCP/IP->取り付けたLANカード名をクリック選択後＞プロパティボタンをクリック、取り付けたLANカードのIPアドレスの設定をします。

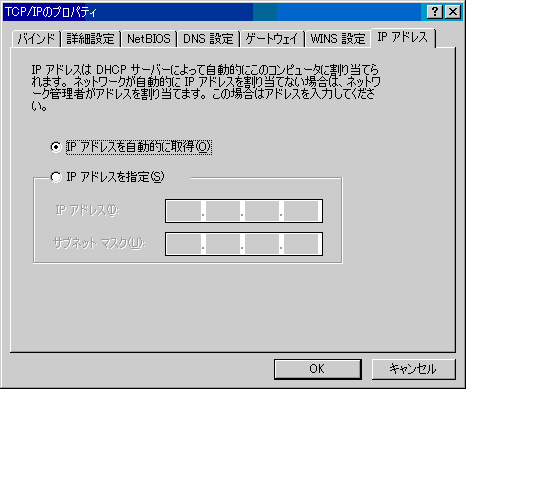

2-1: ルーターを使ってLANでインターネットに接続している場合や普通はIPアドレスは自動取得が選択されてます。プリントサーバは固定IPアドレスを設定するので、ルーターのDHCPサーバー機能（自動的にIPアドレスを割り付ける）をOFFにする必要があります。後のプリントサーバのトラブル防止の為。
2-2　: LANに接続されている各パソコンのIPアドレスを指定に変更し、各パソコンに固有のIPアドレスを　192.168.0.1　から192.168.0.255　の範囲で指定（192.168.0までは同じグループの意味）。次に、サブネット　マスクを255.255.255.0で統一。

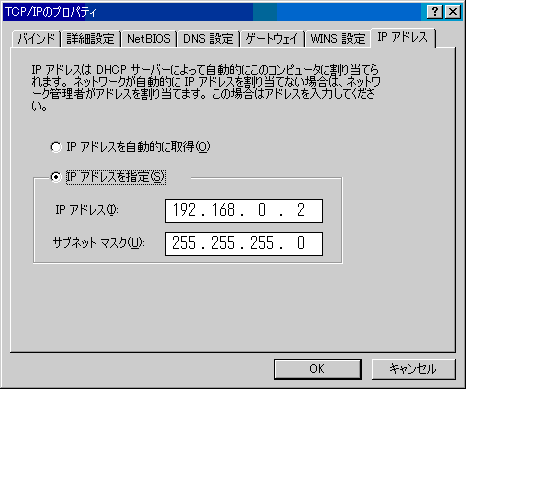

3: 既にLAN接続がある場合は設定済みのIPアドレスを調べてメモします。１０台以下のLANを想定してます。; 例えば、PCパソコンのIPアドレスが192.168.0.2で、サブネットマスク255.255.255.0と、なっているとします。
IPアドレスが192.168.0.5まで使用済みで、192.168.0.6が空いているとします。; 新しい設定もこの様に設定したとします。これでPC側のIPアドレスの設定は終了。

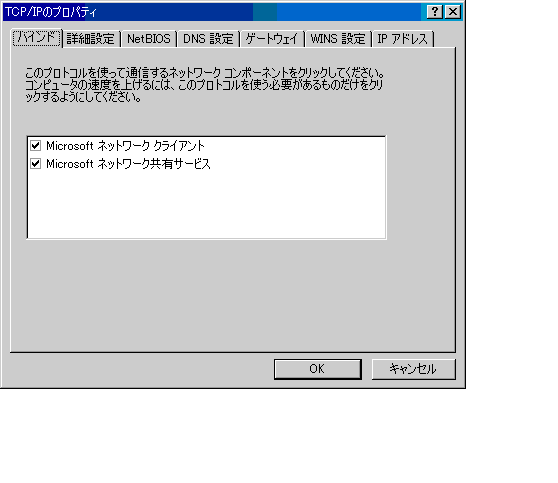

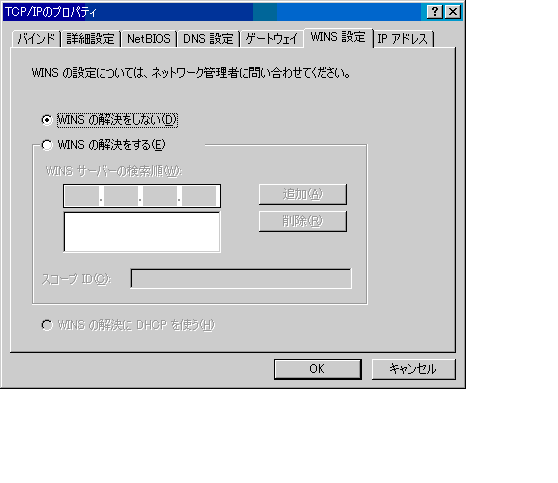

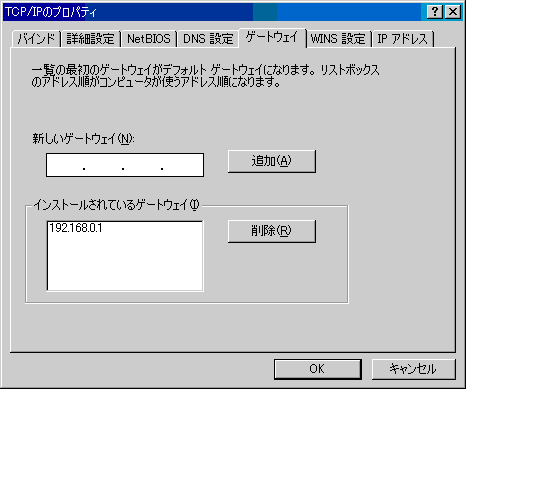

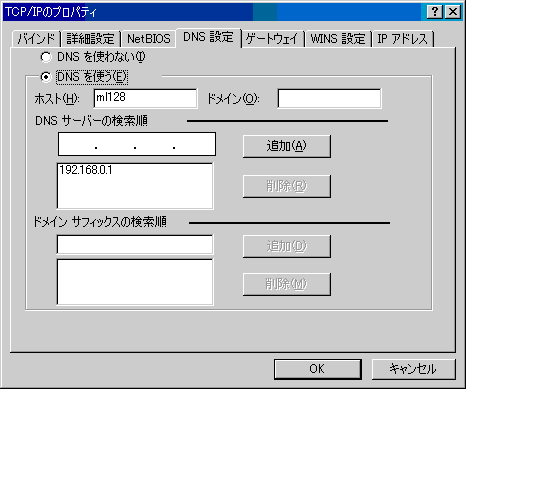

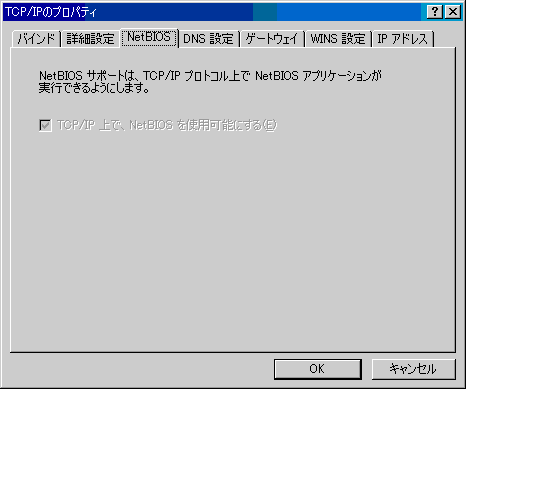

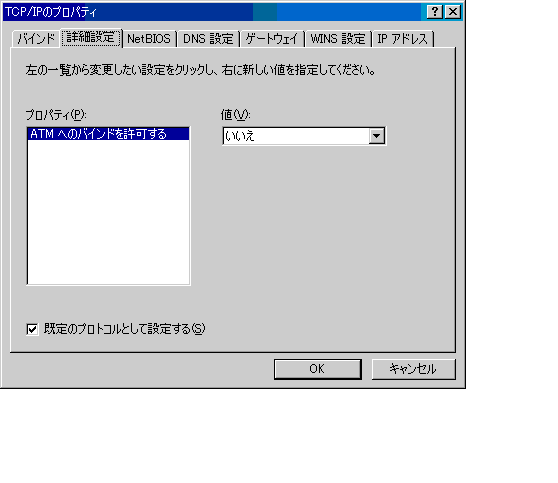

: TCP/IPその他の設定は、WINSは解決しない。; ゲートウェイは新しいゲートウェイにルーターのIPアドレス入力追加ボタンをクリック; DNSはDNSを使うに変更後ホスト名はDNSサーバー名でも。DNSの検索順にDNSサーバーのIPアドレスを入力追加＞ボタン; netBIOS既成の設定; 詳細設定既成の設定; バインド既成の設定; OK 　クリックで再起動。
4: 次に、プリンターLANボードの設定に

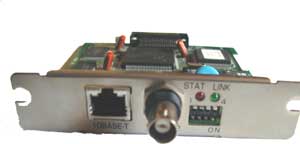

4-1: LBP740用プリントサーバーJC-CONNECT C-5500TNE-Fを、プリンター後ろのスロットに取り付け、ディープスイッチ２番（カードの初期化）と、４番（カードの情報印刷）をONにして、カードの初期化とカードの内容を印刷する為、電源スイッチを入れる。プリンタが起動し印刷された用紙が出ます。; 印刷内容
JC-CONNECT C-5500TNE-F Version 3.1.5
Copyright 1996(C) Japan Computer Indus Inc.
*** Diagnostic report ****
ROM Check： OK　stat: E83D FFFF 0000 0000
RAM Check： OK　stat: 8000 0000 0080 0000
NIC　Check： OK addr: 00:80:92:2C:0D:AB 10BASE-T(TPI)*********00からABまでカード固有の番号です設定で必要、メモしておく。
EPPROM　Check：OK　stat: 6B34 6B34 0000 0000
: 次に　DIPWS1：OFF（ON：Test use pnly) と４行スイッチの状態が印刷されます。
プリンターの電源を切ります。; スイッチをOFFに戻してから再びプリンターの電源を入れます。
印刷された紙の上から６行目の、NIC　Chek : OK addr :00：80：92：2C：26：2F 　等、取り付けたカード固有の数字が必要になります。

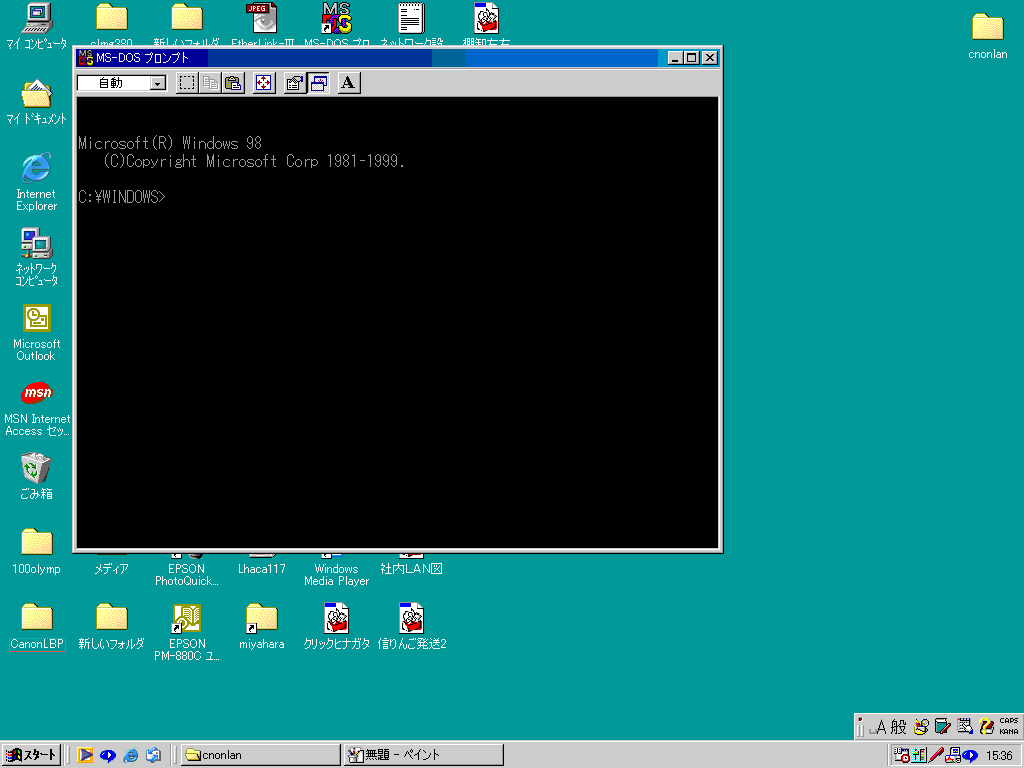

5: MS-DOSによる設定。MS-DOSプロンプト起動方法
スタートボタンをクリックプログラムの中にあるMS-DOSプロンプトをクリック。黒い画面のMS-DOSプロンプトが開き
Ｃ：￥Windows>　カーソルが点滅します

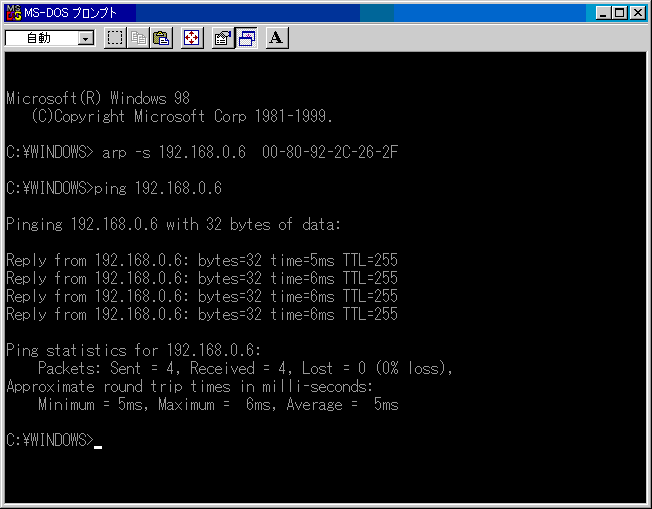

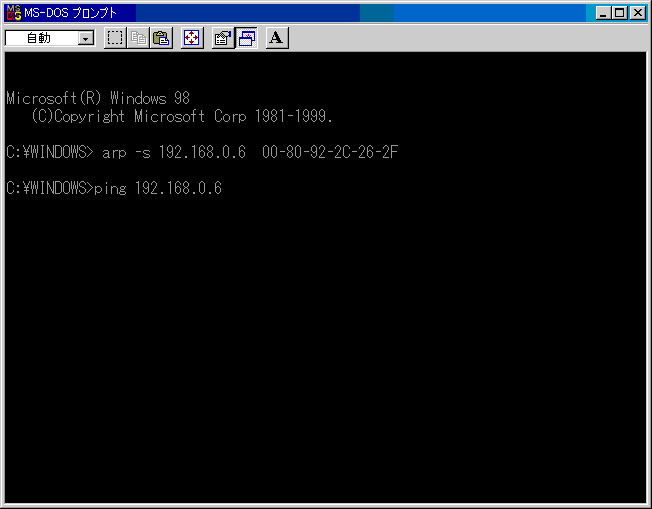

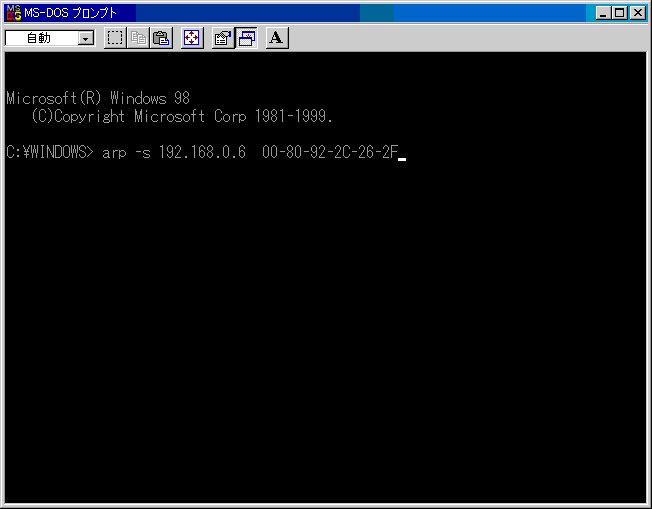

　c:\windows>　arp -s 192.168.0.6　 00-80-92-2C-26-2F
と打ち込みEnter 何も出なければok(プリントサーバに仮のIPアドレスを付ける）00-80-92-2C-26-2Fはカードの内容を印刷した時に書かれているプリントサーバーの番号。; 次に; c:\windows> ping 192.168.0.6　と入力しEnter
Ｐｉｎｇ 192.168.0.6 with 32 bytes of data:
Reply from 192.168.0.6: byres=32 time<9ms TTL=255
Reply from 192.168.0.6: byres=32 time<6ms TTL=255
Reply from 192.168.0.6: byres=32 time<8ms TTL=255
Reply from 192.168.0.6: byres=32 time<6ms TTL=255
Ping statistcs for 192.168.0.6:
　　Packets: Sent = 4, Received = 4, Lost=0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 6ms, Maximum=9ms Average=7ms
上のように表示されればプリントサーバーと通信出来ている。（他の表示はエラーです。arp　のやり直し。）
仮のIPアドレスの設定が出来ているので次にTelnetでプリントサーバーと交信してIPアドレスの設定等を行う。

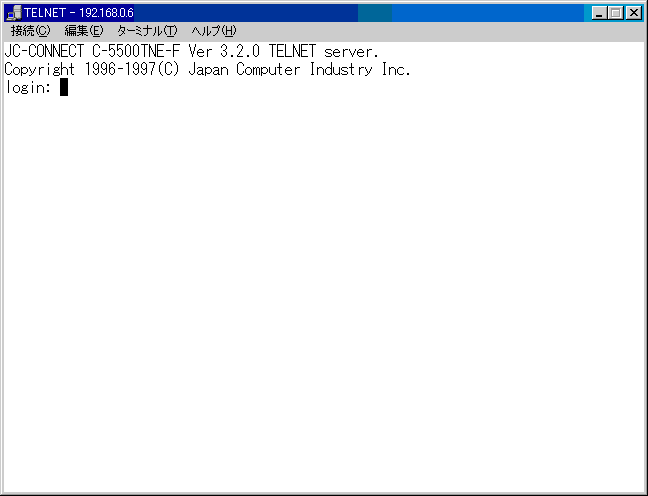

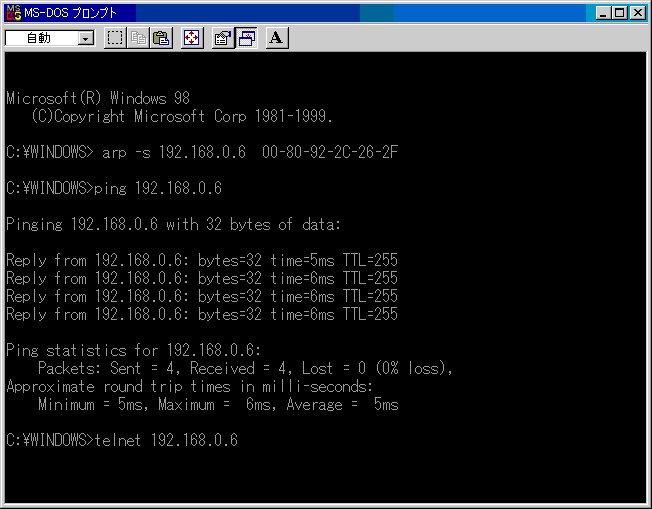

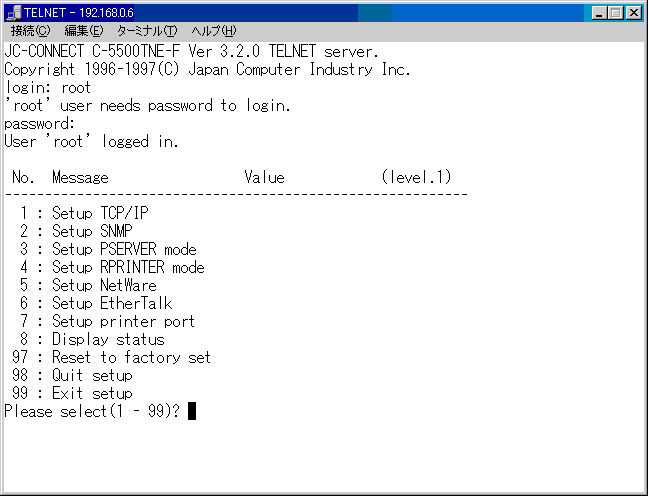

c:\windows> telnet 192.168.0.6　 Enter でtelnet の画面に
JC-CONNECT C-5500TNE-F Ver 3.2.0 TELNET server. Copyright 1996-1997(C) Japan Computer Industry Inc. login:

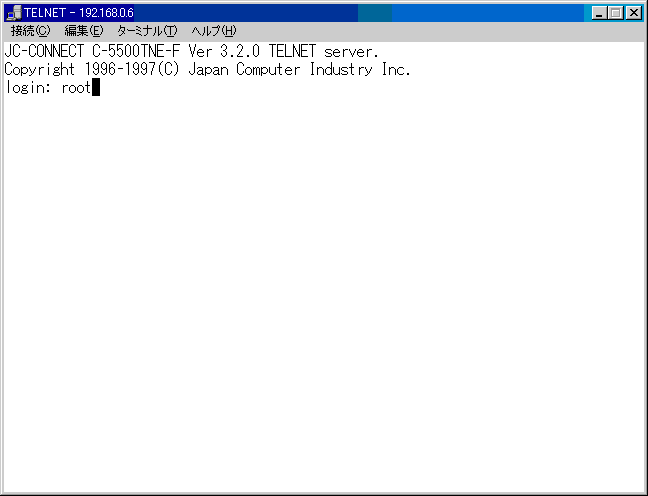

と出れば通信成功。login:root　と入力しEnter
'root' user needs password to login.
password:
password: は何も入力しなくてEnter 。
User 'root' logged in.
No. Message Value (level.1)
----------------------------------------------------------
1 : Setup TCP/IP
2 : Setup SNMP
3 : Setup PSERVER mode
4 : Setup RPRINTER mode
5 : Setup NetWare
6 : Setup EtherTalk
7 : Setup printer port
8 : Display status
97 : Reset to factory set
98 : Quit setup
99 : Exit setup
Please select(1 - 99)?
上の文字の画面に。１－９９の間の番号を選択？と聞かれる。１を入力しEnter　TCP/IPの設定に入る。
Please select(1 - 99)? 1
No. Message Value (level.2)
----------------------------------------------------------
1 : TCP/IP protocol : ENABLE
2 : IP address : 0.0.0.0　　
3 : Subnet mask : 0.0.0.0
4 : Gateway address : 0.0.0.0
5 : RARP protocol : ENABLE
6 : BOOTP protocol : ENABLE
7 : ROOT password : ""
99 : Back to prior menu
Please select(1 - 99)? ２を入力しIP　address の設定に
IP address(xxx.xxx.xxx.xxx)?192.168.0.6 　と入力しEnter　次のようになる。
No. Message Value (level.2)
----------------------------------------------------------
1 : TCP/IP protocol : ENABLE
2 : IP address : 192.168.0.6
3 : Subnet mask : 0.0.0.0
4 : Gateway address : 0.0.0.0
5 : RARP protocol : ENABLE
6 : BOOTP protocol : ENABLE
7 : ROOT password : ""
99 : Back to prior menu
Please select(1 - 99)?　3　を入力し
Subnet mask(xxx.xxx.xxx.xxx)?255.255.255.0 を入力Enter 次のようになる
No. Message Value (level.2)
----------------------------------------------------------
1 : TCP/IP protocol : ENABLE
2 : IP address : 192.168.0.6
3 : Subnet mask : 255.255.255.0
4 : Gateway address : 0.0.0.0
5 : RARP protocol : ENABLE
6 : BOOTP protocol : ENABLE
7 : ROOT password : ""
99 : Back to prior menu
Please select(1 - 99)? 4( Gateway addressがある時はそのIPアドレスを入力）
Gateway address(xxx.xxx.xxx.xxx)? 192.168.0.1
No. Message Value (level.2)
----------------------------------------------------------
1 : TCP/IP protocol : ENABLE
2 : IP address : 192.168.0.6
3 : Subnet mask : 255.255.255.0
4 : Gateway address : 192.168.0.1
5 : RARP protocol : ENABLE
6 : BOOTP protocol : ENABLE
7 : ROOT password : ""
99 : Back to prior menu
Please select(1 - 99)?
以上でTCP/IPの設定が完了。　　99入力 Enter
Exit setup
1 : YES
2 : NO
Please select(1 - 2)?　1　を入力しEnter
OKで終了。
これで、プリントサーバにIPアドレスの設定が終わりTCP/IPでの通信が出来る。プリンタ側の設定は全て完了。
6: プリントサーバーので印刷する為のLPRクライアントソフトウェアーをJciのホームページよりダウンロード。; URLはhttp://www.jci.co.jp/download/software_jcc.html
中のJc-Print2000を選択して。
マニュアルはページ下http://www.jci.co.jp/download/manual_jcc.htmlJc-Print2000設定マニュアル右jcp2k,exe　をダウンロード。
7: 次にキャノンのホームぺージURLはhttp://www.canon-sales.co.jp/drv-upd/lasershot/ls4-98.htmlからLBP用のプリンタードライバーをダウンロード。時間は４０分ぐらい、ページの最後。; ダウンロードしたファイルを使いインストール作業。順番は８番９番です反対ではうまく行きません
８: プリントサーバーので印刷する為のLPRクライアントソフトウェアーをインストールします。; jcpr2000フォルダー開く＞ｊｃpinstをダブルクリック＞インストール開始＞流れに乗って＞IPアドレスまたはホスト名＞検索ボタンをクリック＞プリントサーバー名が表示＞OKをクリック＞終了
９: LBPwin9x_Meフォルダーを開く＞setupアイコンをダブルクリック＞インストール開始＞流れに乗って＞USBにはチェックを入れない＞プリンターの追加で、使用プリンターを選ぶ＞追加＞ポートの設定で＞ポートの追加に変更し＞設定ボタンクリック＞JCLPRMONを選ぶ＞OK＞LPRで印刷を選ぶ＞IPアドレスホスト名で、検索ボタンクリック＞JCCONECTが表示＞OK>印刷先のポート名192.168.0.6ｌｐをcanonLANに変更＞流れに乗って＞開始クリック＞終了＞再起動。
　: 以上でネットワークでプリントサーバー経由でLBPプリンターで印刷が出来ます。 LANに接続されているPCパソコン全部に８番９番のインストール作業が必要です。
